【产品概述】

1.通过变频器和液压系统控制风压，检测时系统的压力稳定和调节， 为检测提供的试验条件。

2.通过液压或电动推杆调节平面内变形位移量。

3.利用平行四边形结构做平面内位移的检测，是国标的仲裁检测方法。

4.喷淋方式选用内喷淋，箱体自带水箱，实现循环用水。喷淋系统通过电脑控制电动阀调节淋水量，适应不同地区、不同标准的需要。

5.采用了铜喷头及超厚的箱体设计，了喷头与试件间的距离，在试件外表面形成一个连续稳定均匀的水幕。

6.中小静压箱可根据具体情况选配两个或多个安装框。

7.可以选配反力架，为做点支式幕墙作准备。

8.箱体结构采用大号加厚槽钢，了箱体良好的抗压性，并在箱体的侧面设 计了一个的气密检测门，气密检测的准确；箱体与水箱均经过防锈处理。

9.由计算机自动控制调节系统的静压和波动压，并实时进行数据采集、实时存储，掉电后数据不会丢失。

10.电力消耗随压力需要而变化，自带水箱循环用水，设备总体节能环保。

11.的数据处理系统，能自动对测试结果进行分析处理，并及时准确的输出检测报告。

12.报告和原始记录采用Microsoft Word进行处理，用户可自行修改制作其格式。

13.测控软件由检测人员采用Windowsxp/7平台、VB/VC混合编 程，方便灵活的人机对话界面控制全部检测过程。

14.开放式Access数据库管理，具有的兼容性，可与任何管理软件接口实现无缝连接。

15.可以在电脑控制下手动做试验，满足非标检测要求。

16.箱体采用楼层结构设计和采用拼板封堵结构，可以实现不同大小不同结构的幕墙安 装实验。

17.喷水流量通过电子流量计采集后实时显示在计算上，流量调节通过计算机控制电控 阀门自动调节所需喷水流量，解决了以往采用手动阀门和玻璃流量计的不性和不方便性问题。

【执行标准】

GB/T 15227-2019　《建筑幕墙气密、水密、抗风压性能检测方法》

GB/T 18250-2015　《建筑幕墙平面内变形性能检测方法》

GB/T 21086-2007　《建筑幕墙》

GB/T 31533-2015　

【技术参数】

1、控制指标

（1）气密性检测控制精度：至1Pa

（2）水密性检测：控压目标值的1.5%

（3）抗风压检测：a、变形检测：控压目标值的1.5%

b、预备加压和反复加压检测：控压目标值的2%

c、定级和工程检测：控压目标值的1.5%

（4）气密性检测：正负压的附加空气渗透量、固定部分空气渗透量及总空气渗透量的升压检测控压全过程需时10～15min。

（5）水密性检测：加压速度：60Pa～120Pa/S，全过程需时40～60min。水密波动周期为4秒，使用时可在3～5秒中设定周期。波形为正弦波。

（6）抗风压检测 ：a、预备加压速度：50Pa～100Pa/S

b、变形检测加压速度：30Pa～80Pa/S

c、反复加压检测加压速度：300Pa～400Pa/S

d、定级和工程检测加压速度：300Pa～500Pa/S

e、全过程需时10～20min

2、主要功能

（1）雨水喷淋装置：采用内置喷淋方式，内部喷嘴为矩阵式排列，喷淋为均匀水幕，喷水量为1～4L/m2·mim，喷水流量通过电子流量计采集后实时显示在计算上，流量调节通过计算机控制电控 阀门自动调节所需喷水流量。

（2）平面内变形性能实验：采用平行四边形机构，液压系统可提供50吨推力，平行四边形机构和静压箱配套。

（3） 测量用传感器：采用美国EE65风速仪，测量空气流量；压力传感器采用1151型电容式传感器；位移传感器采用国产LWH-100型位移传感器。

（4）变频调速：该设备采用荷兰VACON大功率变频器对风机实施变频调速控制，调整风压的分辨率为1Pa,设备启动时对电网无冲击，低噪声、低振动，同时可节能30～50%。该设备采用高压离心风机，全压不低于10kPa，低噪音、无振动节能环保。同时对系统中的部分执行机构采用了电动伺服控制技术，系统性能稳定、高速，控制，满足检测工作的要求。

采用两台高压离心风机串联增压连接，具有重量轻．高风压、低震动、低噪音、寿命长等功能特点；

1、风压的调节配以大功率智能型变频器，地降低了风机的使用噪声，降低了风机的起动扭矩，可以增加风机的使用寿命，减小风机起动时对电网的冲击。同时节约30～50%的电能。

2、系统配置两条管道：抗风压高压管道、气密低压管道，，管道的切换采用气动调节阀门，切换、操作简单。

3、高速、平稳的风压换向、调节系统

对系统中的正负压转换以及波动、泄压阀门采用了德国技术，配置的正负压转换及调整“四联阀”技术，采用进的伺服电机控制技术，系统性能稳定、高速，控制，往返动作周不超过4秒，满足标准中对波动压力（周期：3~5秒）、脉冲压力、压力升降压力速度与准确度的技术要求。

【型号规格】

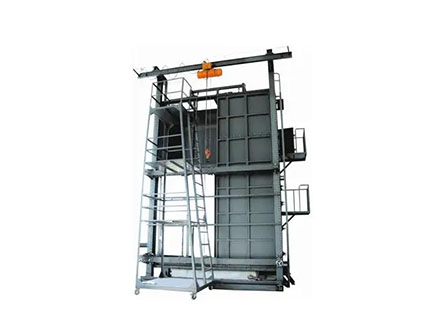

本图为10*16m设备

工期分项表

设备主要配置明细表

设备名称：建筑幕墙四性检测设备

序号	名称		产地/	规格型号∕技术指标	数量	备注
1.	风机		高碑店风机厂(定制)	功率：18kW 静压：12000Pa、风量：6000m3/min	1
2.	变频器		danfose	风机水泵，50 kW	1
3.	制动单元		danfose	18 kW	1
4.	控制台			2500*1200	1
5.	控制采集卡		北京航天路建	9011	1
6.	计算机		联想		1
7.	位移传感器		台湾EEE	±100mm	9	可达到0.001
8.	差压传感器		美国	±700Pa	3
				±12kPa
9.	风速传感器		EE65（奥地利）	QVM62.1（0-20m/s）	1
10.	气动蝶阀		深圳	开关型、DN300、开关时间1秒	4
11.	平面变形液压站		台湾永红PLC	控制信号4-20mA，反馈 4-20mA ，推力5吨，250mm	1	XYZ轴
12.	电磁阀		日本MSC	箱体切换与压差切换用220V、1/4	8
13.	按钮		施耐德	常闭，红灯，	4
14.	按钮		施耐德	绿灯，自锁常开	8
15.	接线端子		施耐德	2.5平方	20
16.	开关电源		日本欧姆龙	S82G-1524	1个
17.	开关电源		日本欧姆龙	+12 V/2 A	1个
18.	16针航插		施耐德	继电器板到小继电器用 Ф30	1套
19.	小继电器		施耐德	线圈DC12V 带小红灯	18
20.	小继电器		施耐德	线圈AC220V 带小绿灯	14
21.	交流接触器		施耐德	线圈220V 触点12A（带辅助触点两开两闭）
22.	空开		施耐德	2P，16A	4
23.	软件		北京航天路建	建筑门窗幕墙四性测控软件系统	1
24.	水泵		上海多极离心泵	扬程100m	1
25.	箱体机械部分	槽钢	马钢	200mm	6.2吨	加1.04倍耗材总共：25吨
		H钢	马钢	200mm*200mm	6.9吨
		角钢	鞍钢	200*200;80*60	2.3吨
		方管	鞍钢	200*200；80*80	1.9吨
		钢板	鞍钢	60号	4.5吨
		水管	天钢	DN50	0.3吨
		钢管	天钢	180	2吨
26.	加工件			所需	1吨
27.	卷扬机		上海	2吨	1
28.	电子水流量计		上一篇：DWC-60冲击试样低温槽产品用途（DWC-60冲击试样低温槽技术参数） 下一篇：LM-IV 沥青混合料*大理论密度仪产品用途（LM-IV 沥青混合料*大理论密度仪技术参数） 推荐阅读 抗滑移系数测定仪 2022-12-20 钢筋弯曲试验机 2022-12-20 钢筋正反向弯曲试验机 2022-12-20 数显*材料试验机（100吨） 2022-12-20 数显压力试验机（300吨） 2022-12-20 多点连续式钢筋标距仪 2022-12-20 恒应力压力试验机（200T框架） 2022-12-20 电脑全自动水泥抗折抗压试验机（30T双缸） 2022-12-20 推荐产品 建筑幕墙物理性能检测设备 ZT-96水泥胶砂振实台技术参数 水泥胶砂振实台参数 2000型混凝土压力试验机|水泥砼检测设备 ... 在线咨询 咨询热线 0317-7777829 行业资讯 常见问答 公司新闻 行业资讯 相关资讯 水泥胶砂强度试验试体成型振动台产品展示 水泥胶砂流动度ZS-15操作说明 水泥胶砂搅拌机NJ-160A操作说明 水泥净浆搅拌机JJ-5操作说明 水泥胶砂振实台参数 ZT-96水泥胶砂振实台技术参数 水泥胶砂振实台安装方法说明 新标准水泥胶砂振实台和普通胶砂振实台的区别是什么 GB/T 17671-2021水泥胶砂振实台技术参数 新标准水泥胶砂振实台使用说明书ZS-20H型触摸屏 联系我们 QQ：995831774 电话：0317-7777829 手机：13303377029 地址：河北省沧州市献县郭庄镇工业区 在线咨询  压力试验机 *材料试验机 试验机夹具 常见问答 公司新闻 行业资讯 工程案例 合作伙伴 客户见证 公司企业 企业文化 公司风采 公司荣誉 微信公众号 工作时间 周一至周五 9:00-18:00 0317-7777829 在线咨询 冀公网安备13092902000433号冀ICP备17008013号      Copyright © 2002-2019 .航信仪器 版权所有
